古德水刀

product center

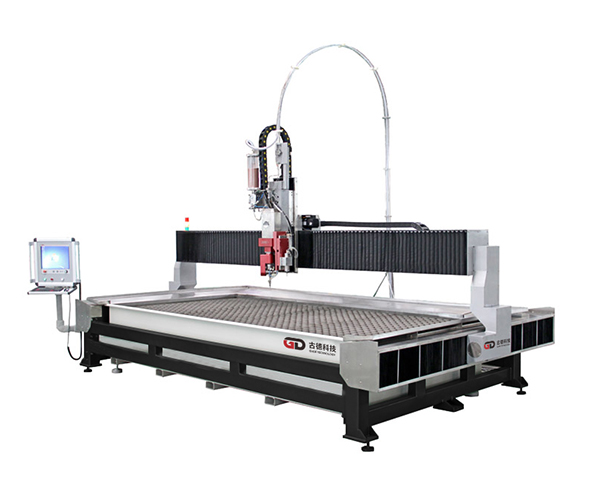

五軸龍門水切割機

設備名稱: 五軸龍門式水切割機
切割精度: ±0.10mm
驅動方式: 伺服電機驅動
控制方式: 數字控制
咨詢服務熱線:

180-2932-3996

產品參數

視頻介紹

  • 產品簡介

        帶有X5的水切割系統極古德提高了水切割機的工作能力,不僅解決了傳統水切割的斜度問題,而且可以輕松實現3D水切割。DARDI@X5產品實現無錐度切割、坡口切割、倒角切割、曲面切割變成可能且快速,并且一次成型,是航空航天、軌道交通、軍工、復合材料等行業的選擇。

        超高壓水切割機是利用高壓水的能量進行切割加工的,而高壓水從切割頭中噴射出來后,高壓水的能量是遞減的,水流滯后(甩尾)和切口斜邊是水刀切割必然產生的結果。射流離噴頭距離越遠,其能量也相對越弱,因此切割斷面的切縫呈上寬下窄的"倒喇叭"形狀,切斷面形成一定的斜度。切割工件的速度越快,水箭滯后的情況越明顯,水箭滯后會造成工件尺寸誤差。這一現象在精密切割加工時矛盾表現的特別突出。以往解決這一矛盾的方法是降低切割速度,而這樣的解決方法必然導致切割效率低下。由于現有的水切割機存在上述缺點,阻礙了水切割機在金屬精加工領域的推廣和應用。

    產品參數
    型號:DWJ3020 工作臺尺寸:X軸:3200mm;Y軸:2200mm 切割行程:X軸:3000mm Y軸:2000mm Z軸:210mm/310mm 旋轉軸(C軸):±200° 偏擺軸(A軸):±10° 偏擺軸(B軸):±10° 控制系統:ESA 切割精度:±0.1mm 電源:220/380/415VAC,3P,50/60HZ 重復定位精度:±0.025mm 最大運行速度:20m/min
    產品特點
    提高效率:X5五軸水切割機在原有三個方向直線運動的基礎上增加切割頭的回轉軸(C軸)和偏擺軸(A軸),以實現切割頭姿態的控制,并利用預先在系統中設置的斜度模型,通過對切割軌跡的實時計算,再考慮被切工件的材料與厚度進行修正,在切割的過程中不斷地調整切割頭的姿態,使得切割出來的工件達到完美的垂直無斜度狀態。上述功能在精密切割加工中尤為重要,在保證切割精度的前提下提高了切割速度和切割效率。
    斜面切割:X5五軸水切割機還可用于切斷面為一定斜度(如加工焊接件坡口)的工件的加工。當用戶加工的工件有斜度要求時,控制系統能根據用戶的需要自動將切割頭繞偏擺軸線偏擺一定角度,并在切割過程中實時控制切割頭圍繞通過切割點的垂直軸線回轉,以形成用戶所需的斜面。

    任意曲面切割:配合專業3D切割軟件后, X5可以在任意曲面上進行切割。
    系統簡介

    五軸水切割系統

    五軸水切割系統是基于古德獲得國家發明專利的 "擺動軸水平安裝的五軸水切割頭姿態控制裝置"技術(專利號:ZL 2014 1 0405370.3)而開發的新一代超高壓五軸水切割系統,適合于有五軸四聯動或五軸五聯動切割需求的場合。

    產品優勢
    • 更低的生產成本
    • 可用于大角度坡口切割
    • 垂直切割時斜邊 < 1 度
    • 配置五軸專用長壽命噴嘴和砂管
    • 開關閥重量輕、體積小、反應速度極快
    • 可以更快的速度改善切割工件切面質量
    • 與傳統水刀相比,生產效率提升30-200%
    • 可在任何一款古德龍門切割機上配置使用
    • 通過CNC控制系統自動調整偏擺角,方便可靠
    • 旋轉軸(C軸)軸線與擺動軸(A軸)軸線的夾角為90°
    • 切割曲面內腔時切割頭能與工件內壁貼近不會與工件發生干涉
    • C軸傳動采用了諧波減速機,具有定位精度高、反向間隙小等特點
    • 高效的DSP7-Ⅱ切割頭可快速更換零件,提供極其精準的工具中心點位置
    • 獨特的定位設計提高了定位準確性和可靠性,保證刀頭每次拆裝后精度不變
    • 在C軸上增加了旋轉接頭,避免了刀頭抖動,同時消除了砂管內孔的橢圓帶來的切割誤差
